电子吊秤由于现场条件吊车的结构和使用情况以及要求粉度不同，因此，传感器的数量和安地形式也不相同。为了设计方便起见，下面介绍几种电子吊秤的结构形式。
(一)单吊式电子吊砰

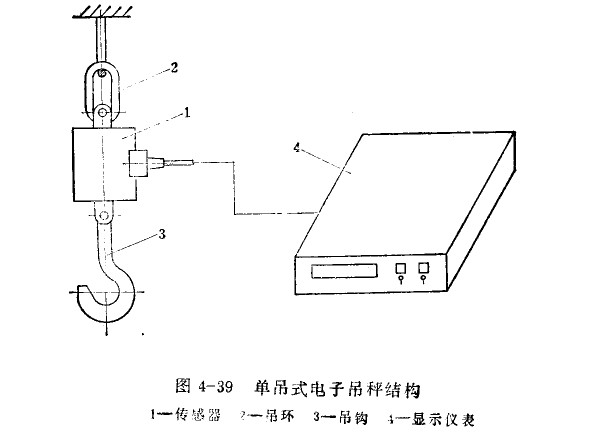

单吊式电子吊秤的结构见图4-39所示。图中，单吊式电子吊秤采用丁一组拉式传感器作为一次承重元件的。传感器的顶端吊环2直接与吊车的吊钩所连接，传感器底端的小吊钩3吊挂载，传感器的输出线接至显尔仪表4的信号输入端。
(二)吊架式电子吊秤

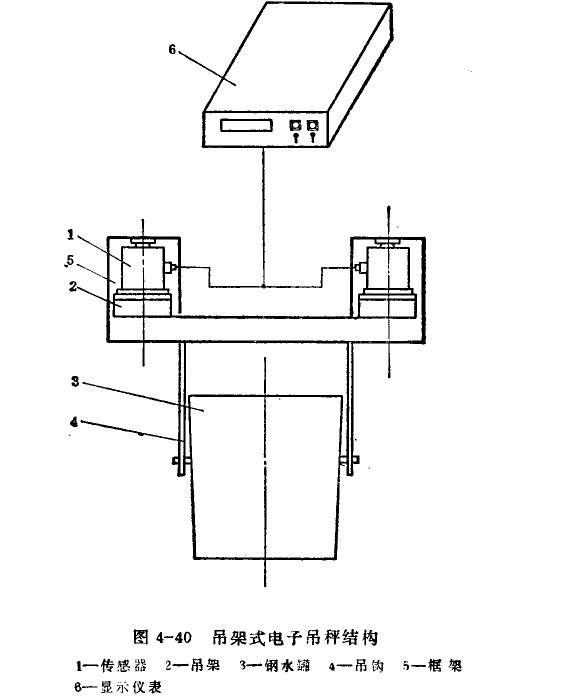

吊架式电于触秤的结构见图4-41所款。从图中不难看出被秤量物是炼钢厂的钢水溅里盛着的钢水。两组传感根1安装在场架2上．钢水罐水吊装在两织吊钩4上，吊钩安装在框架5上．重力可通过吊钩、框架加在传感器上，两组传感甜输出信号是串联的 传感器的输出线接至二次显示仪表6的信号输入端。
(三)连杆式电子吊秤

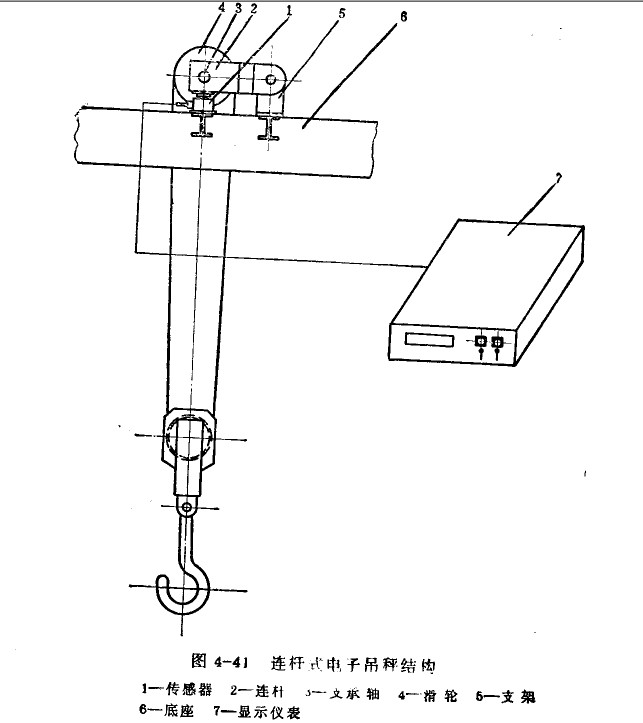

这杆传力式电子吊秤的结构见图4-41所示，从图中不难看出，传感器两租安装在连杆2的前端，文承轴3将动滑轮4连接在一起，安装在连杆上， 连杆的支点利用销助铰接在支架5上，支架利网螺栓固定在可移动式小车认底座6号，重量通过吊钩、动滑轮 钢丝绳、连杆加任承重传感器上。传感器的信号输出线接至二次显示仪表7的信号输入端.
