起重机无线双吊钩组秤

发布者：沃众衡器发布时间：2023-5-13 9:10:14 人气：经理电话：18237119265

一、项目概述

根据现场工况及对吊具尺寸的测量核验，采用吊具两处动滑轮组进行改造后直接称重的方式，替代原有固定点连接的作业方式，并保障起吊安全的情况下不影响原有现场作业效率。改造后的计量系统整体精度符合常规20吨电子吊秤（e=1kg）的允差标准要求，精度可达到千分之一的计量需求。计量系统具备自动计量功能，将实时数据和计量结果根据需要通过互联网云端发送给计算机和辅助显示屏。

该仪表为直流便携式仪表，蓄电池供电、点阵式显示、中文菜单操作、自带打印机、自带中文输入法(可输入单位名称等),误差调整可在仪表上通过键盘来实现；所有规格产品的首次开机分辨率为检定分度值，另外具有1/10 倍率分度值的显示功能。称重显示器带有一个标准的 RS-232C 通讯接口。RS-232C 接口与微型计算机联机后，仪表把称重数据或其它信息通过 RS-232C 接口传输给微型计算机，实现计算机的计量管理。也可通过仪表自带无线上次数据功能，把称重数据发送至互联网云端，实现远程称重数据的管理也可提供网络对接协议把称重数据发送至客户的管理系统。主要有去皮、累加、分类、打印、零点自动跟踪、负称、断电数据保护、超载报警、设定超载报警值、顺序打印码单、实时时钟、实时电量显示、自动关机等功能

二、使用环境条件、工作条件

温度范围：-30℃～60℃

本产品可广泛应用于港口码头、交通运输、冶金工业、钢材市场、仓储煤碳、造纸和工矿企业等领域的装卸货物计量，工艺流程计量，及仓库存储计量等。室内、外均可使用。

三、技术规范

（一）双吊钩组计量系统改造内容

1、对现场吊具略加改动，将吊具的左右两个滑轮组进行改造，在保障安全与对原滑轮组结构不改变的情况下加装4只鱼背式称重传感器，现场需要2根高强度经过探伤的加长轴来更换原滑轮轴，以便加装传感器使其受力，换轮组的相关需求尺寸由供方提供。相关的机加工配套连接件由我方提供。

2、系统有 2组配套称重主体与 1 台无线称重显示器，采用10吨+10吨的双秤合一计量方式，计量系统总吨位20吨，秤体采用可循环充电高能锂电池供电，方便更换。如可架线可行，也可使用220V电源供电。

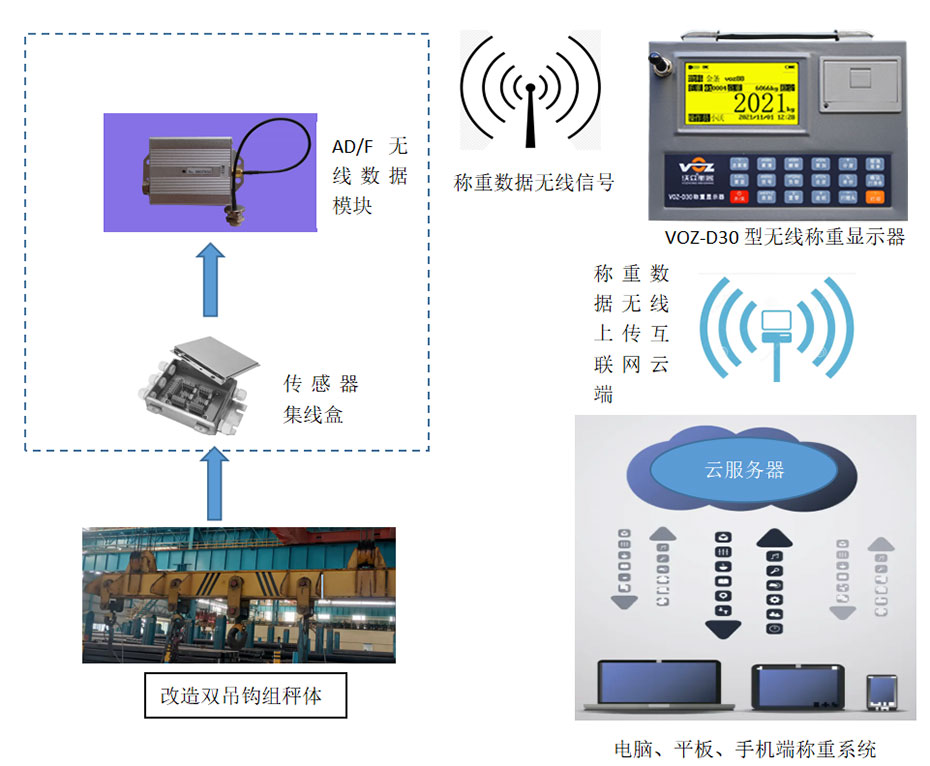

3、配套无线称重显示器，一台称重显示器同时接收 2组秤的信号经处理后显示总重量。称重仪表有一个通讯机，接收两2组秤的信号，仪表开机默认为双秤体模式，并具有无线数据上传模块，可将仪表处理后的称重数据上传至互联网。并具有232数据有线连接的接口。

4、计量系统的其他功能要求及配置：

称重仪表放置于计量室，仪表需要自动计量取重，考虑到无线距离不受限制，称重仪表的数据发送采用无线数传的方式，称重仪表负责分发数据给显示大屏，及上传至互联网云端，电脑端、手机端、平板电脑端安装我公司提供的称重系统，便可采集到该秤的称重数据并实时显示出来。根据作业的需要，可选配无线称重大屏，及其它可联网的显示设备

5、特色功能：数据联网终端具有远程置零功能，提供手机及电脑端称重软件。

（三）主要技术参数

1、该计量系统包括：2 组秤体（每组秤体主要含滑轮轴、轭板、整套机械件，2只鱼背式称重传感器、集线盒、AD/F无线模块，电源接线板等电器部件）系统稳定时间（相应时间）：鉴定分度值为1Kg,当实际分度值为1e时，读数稳定时间小于3秒。

准确度等级：OIML III 级; 标准稳定时间<10s，

通讯频点：不少于100个无线通讯频点

供电方式：仪表内置可充电电池组；秤体采用 8.4V/10Ah 可充电大容量锂电池供电

打印功能：自带微型热敏打印机；数据接口：仪表自带数据接口

称重显示器一台（含主板，键盘、通讯机、微型打印机、仪表电池组等电器部件），定制称重仪表的自动计量软件。

2、技术指标

A．工作模式下作为20 吨，精度允差范围符合 20 吨电子吊秤（检定分度值 e=5kg）允差要求，最高精度可达1‰。

B．秤体和称重显示器之间的无线传输距离：开阔地不低于 100 米；

C．称重显示器和显示大屏无线距离空旷地大于 150 米，仪表所处位置有4G信号的情况下，仪表即可上传数据至互联网云端，无距离限制。
